Mogelijkheden grafische ortho-schema

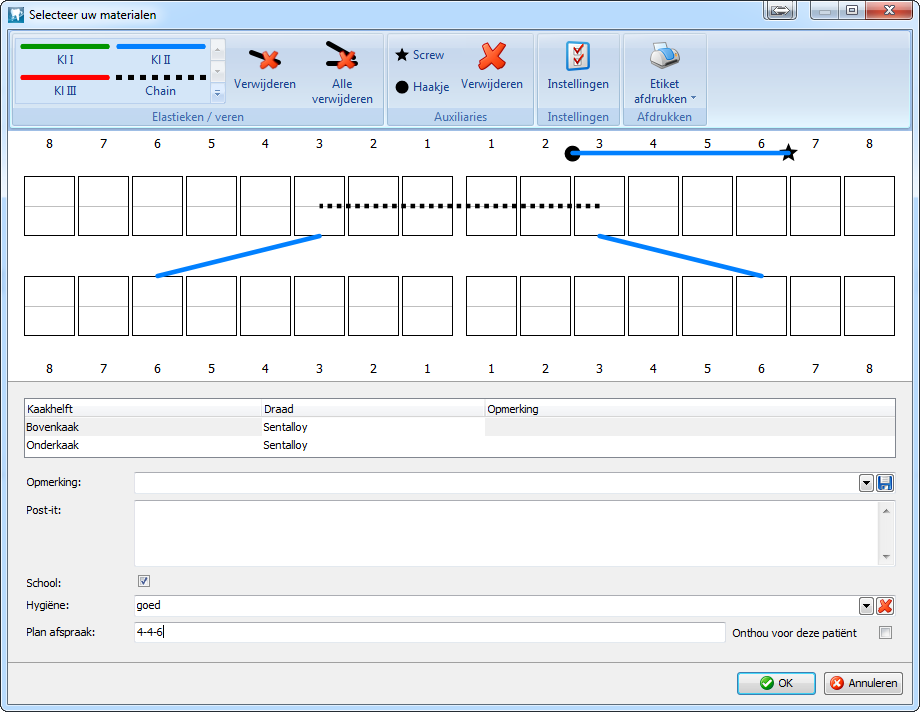

Wanneer u een controle behandeling toevoegt in de ortho fiche van de patiënt krijgt u volgend dialoogvenster te zien:





Elastieken en veren

U kunt grafisch weergeven hoe de elastieken en/of veren gespannen worden. In dit voorbeeld maken we gebruik van een Kl I, II en III elastiek en een chain.

Zoals u ziet kunt u voor elk type elastiek/veer een verschillende kleur en/of patroon instellen.

Hoe u elastieken bijmaakt en kleuren en patronen instelt leert u in : zie verder 'Het ortho-instellingsscherm'



  Voorbeeld van verschillende kleuren en patronen (stippellijn)

Om een elastiek/veer te tekenen op het grafisch schema klikt u eerst op de desbetreffende knop uit de galerij (zie afbeelding hierboven). Klik nu op een tand om het tekenen te starten.

Dubbelklik vervolgens op een andere tand om het elastiek tussen beide tanden te tekenen. (Door te dubbelklikken wordt het tekenen gestopt).

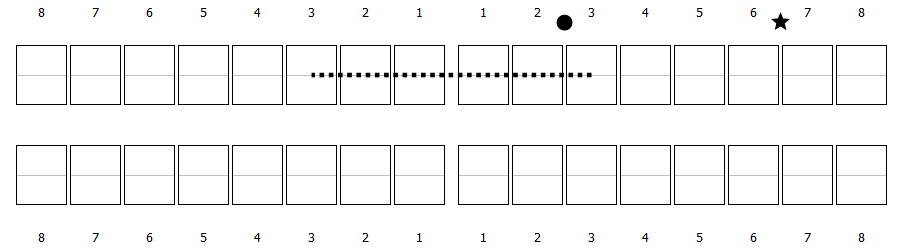

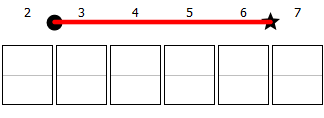

Een voorbeeldje: We klikken op Chain en klikken vervolgens op tand 13. Daarna dubbelklikken we op tand 23. De chain is nu getekend tussen tand 13 en 23.



In het vorige voorbeeld werd dubbelgeklikt op tand 23 om het tekenen te stoppen. Dit systeem van dubbelklikken laat u toe om elastieken te tekenen tussen meerdere tanden.

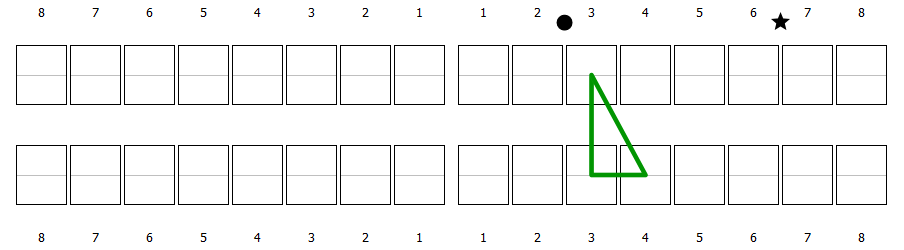

Nog een voorbeeldje. Kies uw elastiek uit de galerij en klik vervolgens op tand 23. Klik nu eenmaal op tand 33, eenmaal op tand 34 en dubbelklik (om het tekenen te beëindigen) terug op tand 23. U krijgt nu de volgende tekening:





Om een elastiek/veer te verwijderen klikt u op de knop      Verwijderen of      Alle verwijderen.

Indien u op      Verwijderen klikt, selecteert u vervolgens het elastiek dat wenst te verwijderen van het schema.



Haakjes en screws

U kunt haakjes en screws weergeven op het schema om er vervolgens elastieken op te spannen. Om een haakje en/of screw toe te voegen klikt u op de desbetreffende knop en kiest u vervolgens de juiste positie in het schema.



In ons voorbeeld plaatsen we een screw tussen tand 26 en 27 en een haakje tussen tand 22 en 23. Vervolgens spannen we een     elastiek tussen beiden. I.p.v. op een tand te klikken, klikken we eenmaal op het haakje en vervolgens dubbelklikken we op de     screw om het tekenen te stoppen.



Tand-tekst

Bij elke tand kunt u een kort stukje tekst (maximum 4 tekens) ingeven. In de bovenste kaakhelft doet u dit door te klikken in het bovenste vakje van de tand, in de onderste kaakhelft in het onderste vakje van een tand. In onderstaand voorbeeldje typen wij de tekst EX in tand 16, wat kan staan voor voor deze tand zal een extractie nodig zijn.



Beweegrichting van een tand aanduiden

In elke tand kunt u met een pijltje de beweegrichting of rotatie aanduiden. In de bovenste kaakhelft doet u dit door in het onderste vakje van de tand te klikken, in de onderste kaakhelft door in het bovenste vakje van de tand te klikken. Er verschijnt een pop-up menu waaruit u een symbool kunt kiezen.

Voorbeeld: klik in het onderste vakje van tand 15.





Kies een symbool. Het symbool wordt nu weergegeven in de tand.





Een tand labellen

Eén van de vele verzoeken die wij kregen van orthodontisten was om een torque-waarde te kunnen aanduiden op het grafisch     schema. Dit zouden we doen door een kleur toe te kennen aan een tand. Omdat toch niet iedereen hiervan fan was en sommigen     liever de kleurtjes voor iets anders gebruikten, hebben we het systeem algemeen gehouden. Zoals op andere plaatsen in DentAdmin     hebben we voorzien dat een tand gelabeld kan worden. De betekenis van die labelkleuren kiest u helemaal zelf. In ons voorbeeld     gaan we de labels gebruiken als torque-waarde.

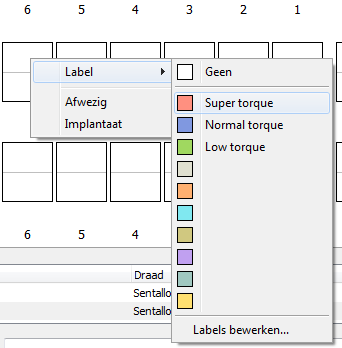

Rechtsklik op een tand, en kies bij label de gewenste labelkleur.

De tand wordt vervolgens weergegeven in de gekozen kleur.

Om de labels in te stellen volgens uw voorkeur klikt u eenmaal met de rechtermuisknop op een tand en kiest u voor      Label -> Labels bewerken.



Het grafisch schema afdrukken voor uw patiënt

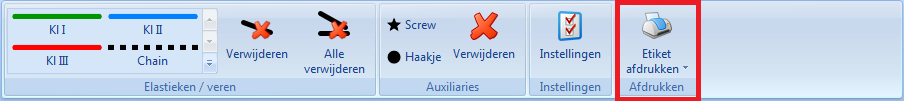

U kunt het schema afdrukken op een etiket om mee te geven aan uw patiënt. Zo weet uw patiënt hoe hij/zij de elastieken thuis     moet aanbrengen door naar het schema te kijken. Het etiket kunt u op het zakje met elastieken kleven. Indien de patiënt al een     afspraak heeft in de agenda wordt de datum van de eerstvolgende afspraak ook op het etiket afgeprint. Klik op (de bovenste     helft van) de knop      Etiket afdrukken:





Wij hebben een standaard etiket voor u ontworpen, gebaseerd op volgende afmetingen: 9cm op 2.9cm. Indien u andere etiketten     gebruikt of de lay-out wilt aanpassen, klikt u op het onderste deel van de knop en kiest u voor      Etiket lay-out bewerken. Met de knop      Standaard etiket lay-out terugzetten, wordt de originele lay-out van het etiket hersteld. De etiket lay-out aanpassen     is bedoeld voor gevorderde gebruikers. Indien u niet zeker weet wat te doen neemt u best contact op met de helpdesk.



Andere invulvelden bij het ingeven van een controle

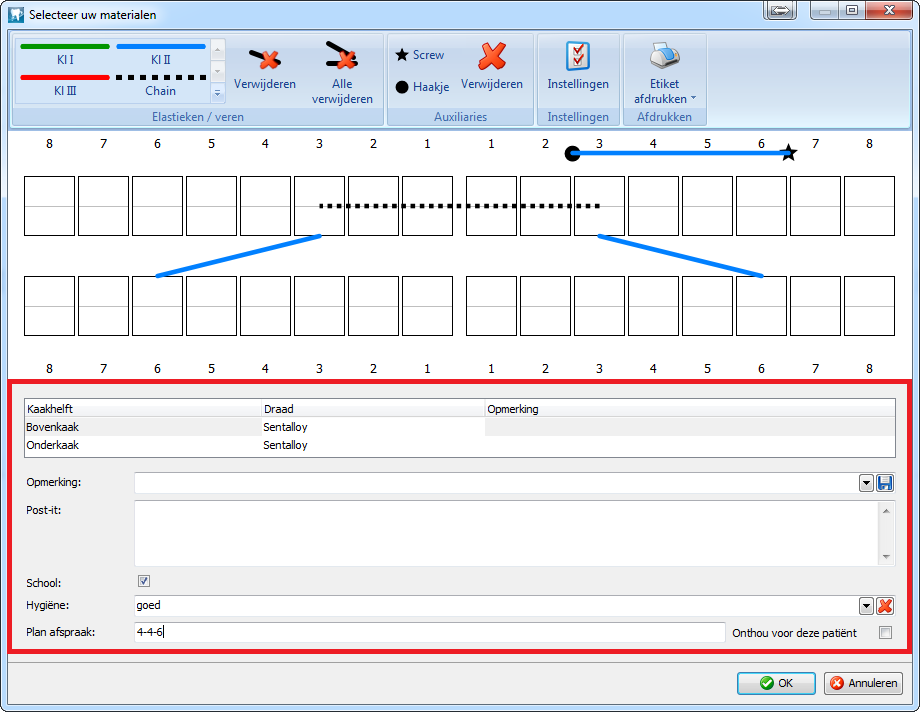

Naast het grafisch schema kunt u (in de onderste helft van het  scherm) nog heel wat velden invullen met betrekking tot de behandeling.



• Per kaakhelft kunt u de draad ingeven met eventueel een opmerking.
• Opmerking: dit is een algemene opmerking bij de behandeling. Deze  opmerking is dezelfde als zou u achteraf dubbelklikken       op de behandeling  om een opmerking in te geven.
• Post-it: dit is eveneens dezelfde post-it die in oudere versies  enkel in te geven waren bij de behandeling door er       achteraf op te  dubbelklikken.
• School: hiermee kunt u aanduiden of de patiënt al dan niet tijdens  de schooluren op controle kwam. (Eveneens in te geven       door dubbelklik op  de behandeling)
• Hygiëne: een uitbreidbaar lijstje waar u opmerkingen omtrent de  hygiëne kunt ingeven. (Eveneens in te geven door       dubbelklik op de  behandeling)
• Plan afspraak: hierin kunt u info kwijt voor uw assistente die de  volgende afspraken zal maken. In ons voorbeeld vulden       wij daar 4-4-6 in,  wat kan betekenen dat de patiënt een afspraak moet krijgen binnen 4,  nogmaals 4 en vervolgens 6 weken. U       kunt het vinkje        Onthou voor deze patiënt aanvinken, waardoor er bij de volgende controle opnieuw dezelfde tekst  wordt ingevuld voor       uw assistente. Indien u dit vakje niet aanvinkt,  wordt het veld        Plan afspraak bij de volgende controle  leeggemaakt. Uw assistente vindt deze informatie terug rechts bovenaan  in       de orthofiche (ook hier is aanpassen mogelijk):

















Als de tekst rood is i.p.v. blauw,     betekent dit dat het vinkje      Onthou voor deze patiënt werd aangevinkt.



Resultaat bekijken na ingeven van een controle

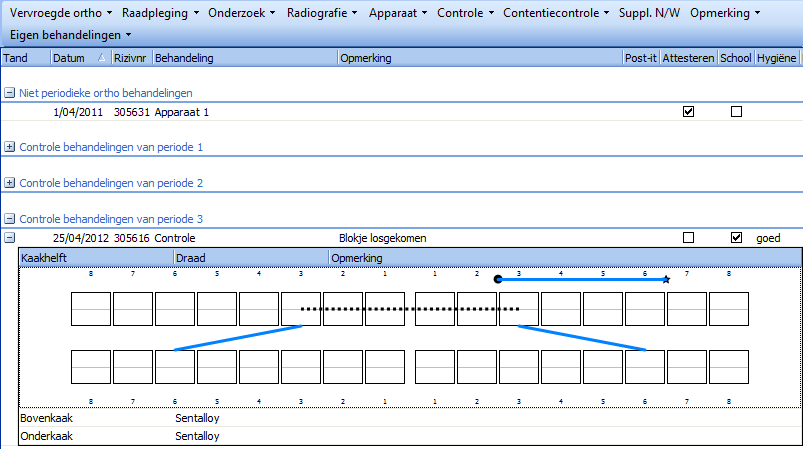

Na het vervolledigen van hierboven besproken scherm, wordt het resultaat weergegeven in de ortho fiche van de patiënt. De     controle wordt toegevoegd aan de lijst met behandelingen. De detailgegevens van de controle worden automatisch opengeklapt     waardoor u volgend resultaat krijgt:





Resultaat bewerken na ingeven van een controle

Na het ingeven van de controle kunt u het schema nog bewerken door te dubbelklikken op het schema in het behandeloverzicht     (zie figuur hierboven).



Klasse

Er is een nieuw invulveld voorzien bij elke ortho patiënt, namelijk      Klasse. Hier kunt u aanduiden of het om een klasse I, II of III gaat.

U kunt dit veld invullen op 2 plaatsen:

• Rechts bovenaan in het orthoscherm
• Bij patiëntgegevens -> tab Orthodontie



Dit invulveld is een keuzelijstje. Wie dit lijstje wil aanpassen kan dit in het instellingsscherm. (Zie hieronder)





Het ortho-instellingsscherm

U kunt op 2 manieren naar het ortho instellingsscherm gaan.

• Via het menu        Instellingen ->   Ortho
• Via het grafisch ortho-schema (klik op knop        Instellingen)

U kunt er uw elastieken/veren, draden, auxiliaries (staat er nog voor compatibiliteit met controles ingegeven in oudere     versies, maar wordt nu niet meer gebruikt) en klasse bewerken.



Een stijl en kleur instellen voor elastieken/veren

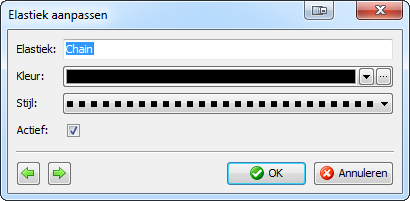

Dubbelklik op het elastiek dat u wilt wijzigen. Kies een kleur en stijl en klik op ok.

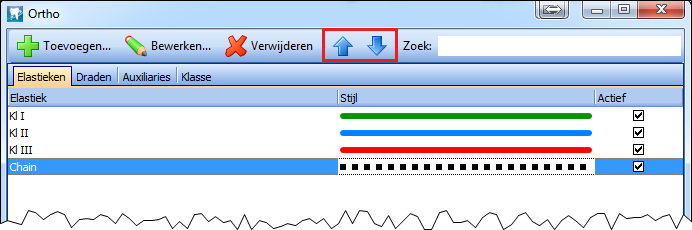

Veelgebruikte elastieken vooraan zetten

Indien uw lijst met elastieken (te) groot is, kunt u uw veelgebruikte elastieken bovenaan zetten. Via de op/neer knoppen     kunt u de volgorde aanpassen.
